Запірна арматура
Запірна трубопровідна арматура — засувки штампозварні, затвори дискові поворотні, клапани зворотні поворотні, засувки шиберні, компенсатори сальникові, крани кульові: DN 40–2400, макс. PN 63 (6,3 МПа).
Зі сталей марок Ст3, Ст20, Ст35, 09Г2С, 12Х18Н9Т,10Х17Н12М2Т.
З епоксидним покриттям товщиною 0,1–3 мм. Гумування та суцільнолиті гумові вузли.
Нові.
Засувки штампозварні
30с41нж та 30нж41нж (ЗКС-16)
DN 50–500. PN 16 (1,6 МПа).
30с65нж та 30нж65нж (ЗКС-25)
DN 50–400. PN 25 (2,5 МПа).
30с930нж
DN 800–2200.
PN 10 (1,0 МПа).
31с942р
DN 400–1000.
PN 10 (1,0 МПа).
30с42нж та 30нж42нж
DN 50–150, PN 63 (6,3 МПа).
DN 150–700, PN 10 (1,0 МПа).
DN 800–1200, PN 4 (0,4 МПа).
30с46нж та 30нж46нж
DN 150 та 500, PN 10 (1,0 МПа).
DN 300–1000, PN 6 (0,63 МПа).
30с47нж та 30нж47нж
DN 50 та 150, PN 25 (2,5 МПа).
DN 250 PN 16 (1,6 МПа).
DN 200 та 300, PN 10 (1,0 МПа).
DN 500–1200, PN 4 (0,4 МПа).
30с14нж та 30нж14нж
DN 50–300, PN 16 (1,6 МПа).
DN 200–800, PN 6 (0,63 МПа).
Затвори дискові поворотні
Затвори дискові поворотні, 1-, 2- та 3-ексцентрикові.
32с910р
DN 300–1200, PN 6–10 (0,6–1,0 МПа).
DN 300–1200, PN 10–16 (1,0–1,6 МПа).
DN 300–1600, PN 10 (1,0 МПа).
DN 300–1200, PN 40 (4,0 МПа).
32с930р
DN 200, PN 10 (1,0 МПа).
DN 400–1000, PN 10 (1,0 МПа).
DN 400–800, PN 25 (2,5 МПа).
32с930нж
DN 350–1400, PN 25 (2,5 МПа).
Клапани зворотні поворотні

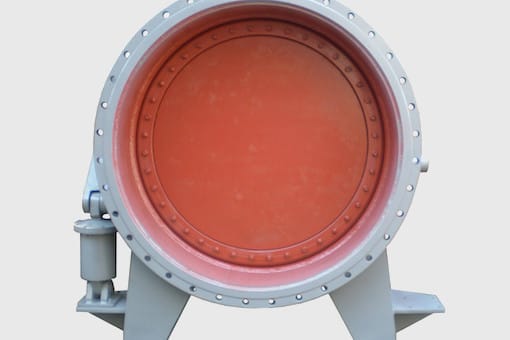

19c20р з гідравлічним гальмом
DN 1200–2200, PN 2,5 (0,25 МПа).
КОП-16 з ревізійною кришкою
DN 40–400, PN 16 (1,6 МПа).
DN 150–1200, PN 16 (1,6 МПа).
19с16нж та 19нж16нж
DN 50–600, PN 16 (1,6 МПа).
DN 50–250, PN 16–25 (1,6–2,5 МПа).
DN 50–200, PN 25 (2,5 МПа).
DN 300–500, PN 16–63 (1,6–6,3 МПа).
19с38нж та 19нж38нж
DN 50–2400,
PN 16–63 (1,6–6,3 МПа).
19с47нж та 19нж47нж
DN 125–600,
PN 40 (4,0 МПа).
19с49нж та 19нж49нж
DN 150–1200,
PN 25 (2,5 МПа).
19с70нж та 19нж70нж
DN 125–1000, PN 25 (2,5 МПа)
DN 1200, PN 16 (1,6 МПа).
Засувки шиберні
31с980бк
DN 50–500,
PN 63 (6,3 МПа).
31с980р
DN 50–500,
PN 63 (6,3 МПа).
Компенсатори сальникові
Односторонні
DN 500–1400, PN 16 (1,6 МПа).
Здатні компенсувати від 240 до 600 мм.
DN 100–1400, PN 25 (2,5 МПа).
Здатні компенсувати від 190 до 600 мм.
Двосторонні
DN 500–800, PN 16 (1,6 МПа).
Здатні компенсувати від 2×250 до 2×500 мм.
DN 100–800, PN 25 (2,5 МПа).
Здатні компенсувати від 2×190 до 2×500 мм.
Крани кульові
11с67п фланцевий
DN 40, 50 та 65.
PN 16, 25 та 40 (1,6, 2,5 та 4,0 МПа).
11с67п під приварення
DN 40, 50 та 65.
PN 16, 25 та 40 (1,6, 2,5 та 4,0 МПа).
Структура маркування трубопровідної арматури
Перші дві цифри означають тип арматури
| Позначення | Тип арматури |
|---|---|
| 10 | Кран (пробно-спусковий) |
| 11 | Кран (для трубопроводу) |
| 12 | Запірний пристрій покажчика рівня |
| 13, 14, 15 | Клапан (вентиль) запірний |
| 22, 24 | Клапан відсічний |
| 16 | Зворотний клапан |
| 17 | Клапан запобіжний |
| 19 | Затвор зворотний, клапан герметичний |
| 20 | Клапан перепускний |
| 18, 21 | Регулятор тиску |
| 23 | Клапан розподільний |
| 25, 26 | Клапан регулюючий |
| 27 | Клапан змішуючий |
| 30, 31 | Засувка |
| 32 | Затвор поворотний дисковий |
| 33 | Засувка шлангова |
| 40 | Елеватор |
| 45 | Конденсатовідвідник |
Букви за ними — матеріал корпусу
| Позначення | Матеріал корпусу |
|---|---|
| с | Вуглецева сталь |
| лж | Легована сталь |
| нж | Нержавіюча сталь |
| ч | Сірий чавун |
| кч | Ковкий чавун |
| вч | Високоміцний чавун |
| б | Латунь, бронза |
| а | Алюміній |
| мн | Монель-метал |
| п | Пластмаса |
| вн | Вінілпласт |
| к | Фарфор |
| тн | Титановий сплав |
| ск | Скло |
Одна чи дві цифри після букв — номер моделі.
При наявності трьох цифр, перша означає вид приводу, а дві наступні — номер моделі:
| Позначення | Привод |
|---|---|
| 0 | Під дистанційне керування |
| 3 | Механічний з черв'ячною передачею |
| 4 | Механічний з циліндричної зубчастої передачею |
| 5 | Механічний з конічною передачею |
| 6 | Пневматичний |
| 7 | Гідравлічний |
| 6(7) | Пневмогідравлічний |
| 8 | Електромагнітний |
| 9 | Електричний |
Останні букви — матеріал ущільнюючих поверхонь
| Позначення | Матеріал ущільнювача |
|---|---|
| бр | Латунь, бронза |
| мн | Монель-метал |
| нж | Нержавіюча сталь |
| нт | Нітрована сталь |
| бт | Бабіт |
| ст | Стеліт |
| ср | Сормайт |
| к | Шкіра |
| э | Ебоніт |
| р | Гума |
| п | Пластмаса |
| вп | Вінілпласт |
Останні букви можуть також означати спосіб нанесення внутрішнього покриття корпусу
| Позначення | Спосіб нанесення |
|---|---|
| гм | Гумування |
| эм | Емалювання |
| св | Свинцювання |
| п | Футерування пластмасою |
| н | Футерування неопреном |
Приклад розшифровки маркування 30с930нж трубопровідної арматури
| 30с930нж | |
|---|---|
| 30 | Засувка |
| с | Вуглецева сталь — матеріал корпусу |
| 9 | Електричний привод |
| 30 | Номер моделі |
| нж | Нержавіюча сталь — матеріал ущільнювача |
