Гальма колодкові та гідроштовхачі
Гідроштовхачі ТЕ для колодкових гальм ТКГ. Гальма колодкові ТКГ в зборі і окремо їх механічні частини.
Нові та з неліквідів.
Гальма колодкові призначені для зупинки і утримання в нерухомому стані валів механізмів, при непрацюючому електродвигуні гідроштовхача. Застосовуються в механізмах підйомно-транспортного, дорожньо-будівельного, металургійного і інших видів обладнання.
Складаються з електрогідравлічного штовхача та механічної частини гальма, яка, у свою чергу, складається з тяг, колодок, пружин, важелів, підстави, фіксаторів колодок, а також регулювальних гвинтів.
Гальма колодкові ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400 та ТКГ-500
Гальма колодкові ТКГ в зборі і окремо їх механічні частини.
ТКГ-160
Гальмівний момент: 100 Нм.
Діаметр гальмівного шківа: 160 мм.
Привод: 3×380-220 В, 50 Гц.
Тип гідроштовхача: ТЕ-30.
Номінальне зусилля на штоку гідроштовхача, не менше: 300 Н.
Хід штоку гідроштовхача, не менше: 32 мм.
Час накладення колодок: 0,2 с.
Габаритні розміри: 490×144×455 мм.
Маса: 22 кг.
ТКГ-200
Гальмівний момент: 300 Нм.
Діаметр гальмівного шківа: 200 мм.
Привод: 3×380-220 В, 50 Гц.
Тип гідроштовхача: ТЕ-30.
Номінальне зусилля на штоку гідроштовхача, не менше: 300 Н.
Хід штоку гідроштовхача, не менше: 32 мм.
Час накладення колодок: 0,2 с.
Габаритні розміри: 630×170×455 мм.
Маса: 26 кг.
ТКГ-300
Гальмівний момент: 800 Нм.
Діаметр гальмівного шківа: 300 мм.
Привод: 3×380-220 В, 50 Гц.
Тип гідроштовхача: ТЕ-50.
Номінальне зусилля на штоку гідроштовхача, не менше: 500 Н.
Хід штоку гідроштовхача, не менше: 60 мм.
Час накладення колодок: 0,35 с.
Габаритні розміри: 785×240×560 мм.
Маса: 45 кг.

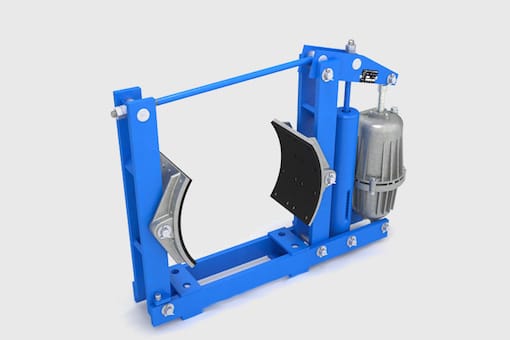

ТКГ-400
Гальмівний момент: 1 500 Нм.
Діаметр гальмівного шківа: 400 мм.
Привод: 3×380-220 В, 50 Гц.
Тип гідроштовхача: ТЕ-80.
Номінальне зусилля на штоку гідроштовхача, не менше: 800 Н.
Хід штоку гідроштовхача, не менше: 60 мм.
Час накладення колодок: 0,4 с.
Габаритні розміри: 880×300×670 мм.
Маса: 75 кг.
ТКГ-500
Гальмівний момент: 2 500 Нм.
Діаметр гальмівного шківа: 500 мм.
Привод: 3×380-220 В, 50 Гц.
Тип гідроштовхача: ТЕ-80.
Номінальне зусилля на штоку гідроштовхача, не менше: 800 Н.
Хід штоку гідроштовхача, не менше: 60 мм.
Час накладення колодок: 0,4 с.
Габаритні розміри: 1065×400×765 мм.
Маса: 103 кг.
Гідроштовхачі ТЕ-30, ТЕ-50, ТЕ-80 та ТЕ-200
Гідроштовхачі ТЕ для колодкових гальм ТКГ.
ТЕ-30 та ТЕ-30/50
Привод: 0,25 кВт, 380 В, 50 Гц.
Номінальне зусилля підйому на штоку, не менше: 300 Н.
Хід штоку: 32/50 мм.
Час підйому штоку на гальмі, не більше: 0,26/0,35 с.
Час зворотного ходу штоку на гальмі, не більше: 0,26/0,35 с.
Число включень на годину, не більше: 780.
Маса робочої рідини, не більше: 1,1 кг.
Ступінь захисту: IP54.
Габаритні розміри: 365/383×170×213 мм.
Маса: 13,5 кг.
ТЕ-50
Привод: 0,25 кВт, 380 В, 50 Гц.
Номінальне зусилля підйому на штоку, не менше: 500 Н.
Хід штоку: 60 мм.
Час підйому штоку на гальмі, не більше: 0,65 с.
Час зворотного ходу штоку на гальмі, не більше: 0,4 с.
Число включень на годину, не більше: 720.
Маса робочої рідини, не більше: 1,6 кг.
Ступінь захисту: IP54.
Габаритні розміри: 465×198×230 мм.
Маса: 14 кг.
ТЕ-80 та ТЕ-80/75
Привод: 0,25 кВт, 380 В, 50 Гц.
Номінальне зусилля підйому на штоку, не менше: 800 Н.
Хід штоку: 60/75 мм.
Час підйому штоку на гальмі, не більше: 0,55/0,7 с.
Час зворотного ходу штоку на гальмі, не більше: 0,37/0,5 с.
Число включень на годину, не більше: 250.
Маса робочої рідини, не більше: 2,7 кг.
Ступінь захисту: IP54.
Габаритні розміри: 465×198×230 мм.
Маса: 15 кг.

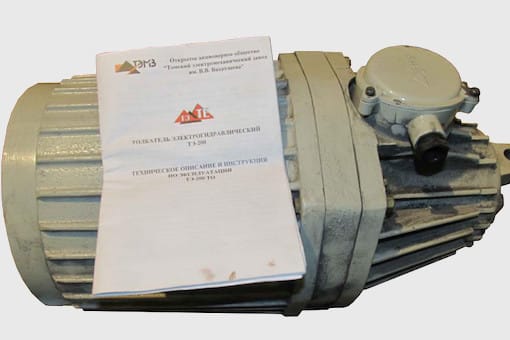

ТЕ-200 та ТЕ-200/100
Привод: 0,75 кВт, 380 В, 50 Гц.
Номінальне зусилля підйому на штоку, не менше: 2 000 Н.
Хід штоку: 65/100 мм.
Час підйому штоку на гальмі, не більше: 0,75/1,2 с.
Час зворотного ходу штоку на гальмі, не більше: 0,45/0,65 с.
Число включень на годину, не більше: 120.
Маса робочої рідини, не більше: 6,2 кг.
Ступінь захисту: IP54.
Габаритні розміри: 595×265×295 мм.
Маса: 38/39 кг.
