Шліфмашина ІЕ-8201

Шліфмашина електрична з гнучким валом ІЕ-8201

Машина електрична шліфувальна ручна з гнучким валом призначена для шліфування та полірування металевих, цементних, гранітних, мармурових і інших поверхонь, для зачистки зварних швів, в тому числі залізничних рейок, та для очищення металевих конструкцій від корозії.

Характеристики

Діаметр шліфувального круга:
плоского (ПП) — 200 мм;
чашкового (ЧП) — 125 мм.

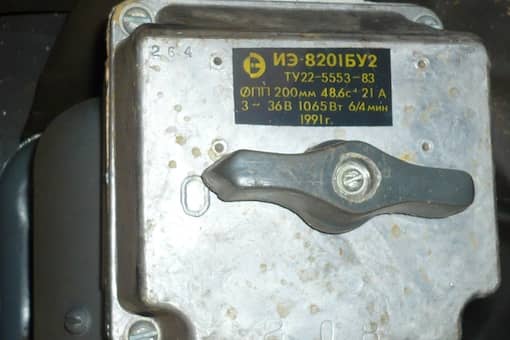

Електродвигун: 0,85 кВт, трифазний на 220 або 36 В, 50 Гц.
Частота обертання шпинделя: 2 800 об/хв.
Габаритні розміри: 300×160×225 мм.
Маса двигуна: 10 кг.
Маса шліфувальної головки: 2,5 кг.

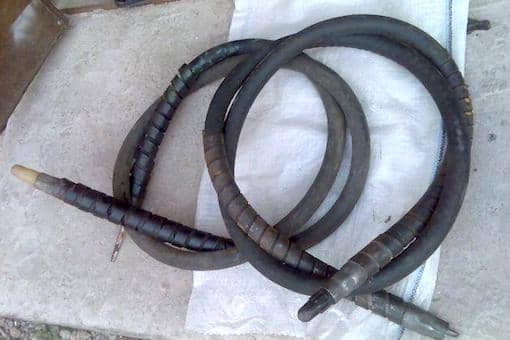

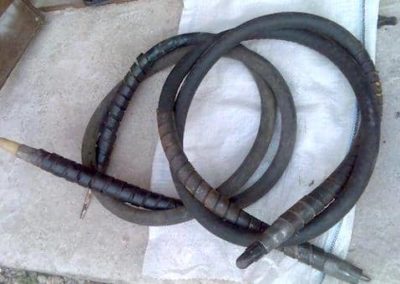

Гнучкий вал в металевій броні:
довжина: 3,5 м;
діаметр внутрішнього силового вала: 12 мм.
Маса вала з бронею: 11,3 кг.

Маса комплекта ІЕ-8201: 23,8 кг.

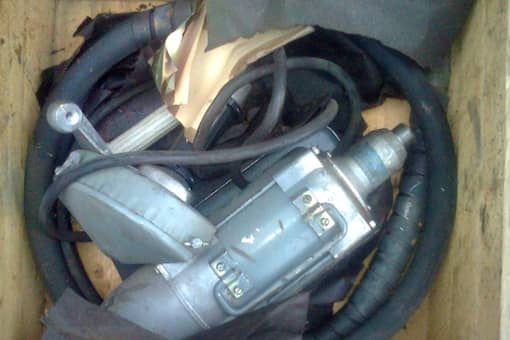

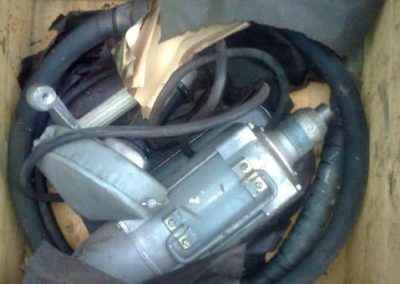

Комплект поставки

Привод — електродвигун;
Гнучкий вал;
Шліфувальна головка з захисним кожухом;
З шліфувальними кругами або без них;
Кабель та штепсельне з’єднання;
Паспорт та інструкція з експлуатації.

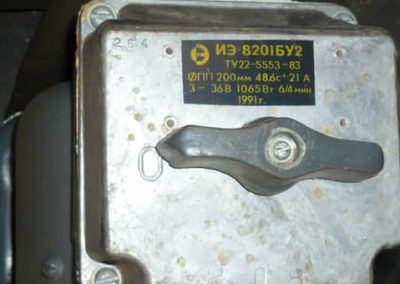

Привод шліфмашини працює від мережі трифазного змінного струму частотою 50 Гц, напругою 220 або 36 В. Наприклад, від понижуючого трифазного трансформатора ТСЗІ, який, у свою чергу, підключається до трифазної мережі змінного струму напругою 380 вольт.

Конструкція машини

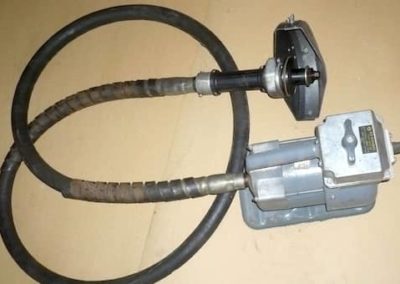

Машина складається з електродвигуна, гнучкого валу і кутової робочої головки. Гнучкий вал прикріплюється до ведучого валу за допомогою спеціального пристосування, яке дозволяє передати обертання в одну сторону. Це виключає можливість розкручування гнучкого вала при неправильному включенні двигуна, адже вал може обертатися тільки при одному напрямку. Здійснення приводу від електродвигуна через гнучкий вал забезпечує машині високу маневреність, а її робочому органу — достатню легкість.

Технологія шліфування

Шліфування проводять шліфувальними кругами. Знімаючи шар 0,1 — 0,5 мм абразивним інструментом зернистістю 100, 80 або 63, отримують средньошліфовану фактуру. Перше шліфування може бути сухим або вологим — при безперервному змочуванні поверхні водою. Після першого шліфування з поверхні ретельно змивають шлам.

Потім проводять друге шліфування абразивним інструментом зернистістю 63, 50 або 40, безперервно змочуючи поверхню водою. При цьому виходить тонкошліфована фактура поверхні з висотою рельєфу менше 0,1 мм. Після шліфування також ретельно змивають шлам. У разі необхідності отримання полірованій поверхні, виконують третє шліфування повстяними кругами в поєднанні з окисами хрому або алюмінію.
