Прогрів бетону
Прогрів бетону в зимовий час проводом ПНСВ: Масляні Трансформаторні підстанції та сухий Трансформатор для прогріву бетону.
Нові, вживані (після ремонту), а також з Неліквідів з протоколом випробувань.
Трансформатори прогріву бетону, підстанції КТПОБ-63, КТПТО-80 та ТСЗПК-20
Трифазні масляні Трансформаторні підстанції КТПОБ-63 і КТПТО-80, та сухий Трансформатор ТСЗПК-20 призначені для прогріву бетону в зимовий час проводом ПНСВ.
У КТПТО-80 передбачена можливість прогріву бетону в автоматичному режимі, а також живлення електроінструменту і мереж освітлення напругою 36–42 В.
ТСЗПК-20 ще використовують для прогріву (нагрівання) кабелю перед укладанням в зимовий час.
Для електропрогріву бетону та мерзлого ґрунту використовують провід ПНСВ-1,2 діаметром 1,2–3 мм.
Ще є електродний прогрів бетону металевими штирями. Це коли замість проводу ПНСВ використовують електроди з арматури або металевого дроту діаметром 6-10 мм. Цей спосіб більш енергозатратний, але зручніший і простіший для прогріву вертикалей – колон, стін, діафрагм.
Технічні характеристики трансформаторів прогріву бетону
Комплектна трансформаторна підстанція КТПТО-80 складається з масляного трансформатора ТМ-ТО 80/0,38 і шафи управління. Підстанція КТПОБ-63 з трансформатора ТМ-ОБ 63/0,38 і шафи управління. Сухий трансформатор ТСЗПК-20 складається з трансформатора ТСПК-20/0,38 та захисного кожуха з круглими полозами.
КТПОБ-63
Потужність силового трансформатора 63 кВА.
Напруга на стороні ВН: 380 В.
Ступені напруги на холостому ході на стороні НН: 49, 60, 70, 85, 103, 121 В.
Струм на стороні НН при напрузі 49, 60 та 70 вольт: 520 А.
Струм на стороні НН при напрузі 85, 103 та 121 вольт: 301 А.
Габаритні розміри: 1500×1200×1500 мм.
Маса 560 кг.
.

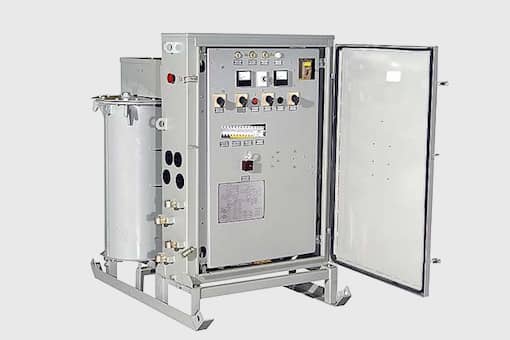

КТПТО-80
Потужність силового трансформатора 80 кВА.
Напруга на стороні ВН: 380 В.
Ступені напруги на холостому ході на стороні НН: 55, 65, 75, 85, 95 В.
Струм на стороні НН при напрузі 55 та 65 вольт: 520 А.
Струм на стороні НН при напрузі 75, 85 та 95 вольт: 471 А.
Зона автоматичного регулювання температури електропрогріву від 20 до 100 °С.
Живлення електроінструменту: 36, 40 або 42 В; 2,5 кВА.
Габаритні розміри: 1015×1210×1470 мм.
Маса 685 кг.
ТСЗПК-20
Потужність силового трансформатора 20 кВА.
Напруга на стороні ВН: 3×380-220 В.
Ступені напруги на холостому ході на стороні НН: 12,7, 26, 39,3, 51, 69,5, 92 В.
Струм на стороні НН: 480, 320, 320, 240, 160, 120 А.
Габаритні розміри: діаметр 560 мм, довжина 570 мм.
Маса 185 кг.
